Produktdetails:
|
Material: | Kohlenstoffstahl | Farbe: | Weiß |
---|---|---|---|
Herkunftsort: | Zhejiang, China (Festland) | Verbindung: | Frau |
Form: | Zwinge | Technologie: | Geschmiedet |
Markenname: | Duoli | Teilnummer.: | 00018 |
Markieren: | Zwingenart Installation,hydraulische Schlauchverbindungsstückinstallationen |

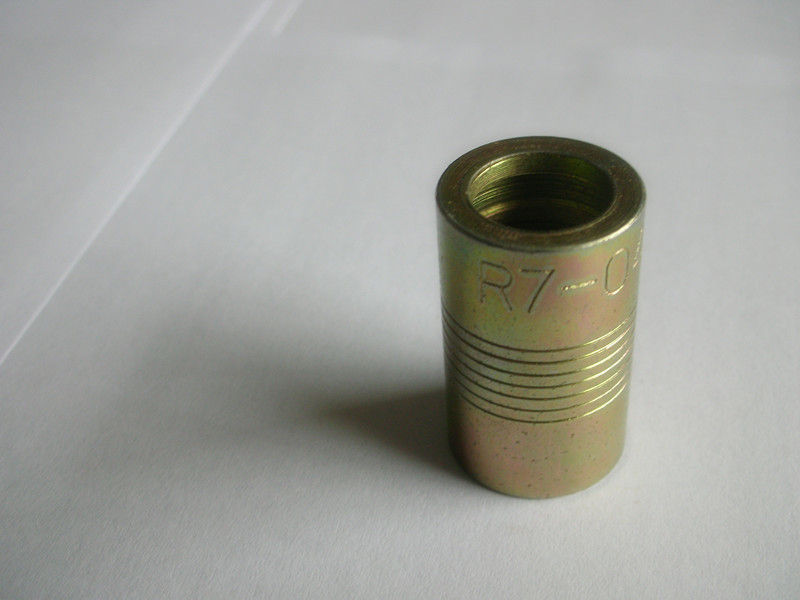

Gelbe Zwinge für hydraulischen Schlauch durch Kohlenstoffstahl
Standardtoleranz:
Nationales Standard-GB1800.1-2009 bestimmt das Standardtoleranzniveau der Größengenauigkeit wird unterteilt in 18 Grade, beziehungsweise unter Verwendung IT1, IT2, ...... Darstellung IT18. Von IT1 zu IT18, zu den entsprechenden Toleranzwerten der Reihe nach sich erhöhen und zu den Genauigkeitsabnahmen.
Die Maßgenauigkeit, die erhalten wird, indem sie schneidet, hängt im Allgemeinen mit der Ausrüstung, Werkzeuge zusammen und Schnittgrößen verwendeten. Das höher die Maßgenauigkeit, erschwerten mehr den Prozess der Teile, das höher die Verarbeitungskosten. Deshalb im Entwurf von Teilen, den Gebrauch von Teilen unter der Voraussetzung von sicherstellen, soweit wie möglich sollte der Gebrauch von niedrigerer Maßgenauigkeit.
Grundlegendes Maß 500mm zum numerischen Tabelle Standardtoleranz (genommen von GB/T1800.1-2009)
> | = | IT1 | IT2 | IT3 | IT4 | IT5 | IT6 | IT7 | IT8 | IT9 | IT10 | IT11 | IT12 | IT13 | IT14 | IT15 | IT16 | IT17 | IT18 |
3 | 0,8 | 1,2 | 2 | 3 | 4 | 6 | 10 | 14 | 25 | 40 | 60 | 0,1 | 0,14 | 0,25 | 0,4 | 0,6 | 1 | 1,4 | |
3 | 6 | 1 | 1,5 | 2,5 | 4 | 5 | 8 | 12 | 18 | 30 | 48 | 75 | 0,12 | 0,18 | 0,3 | 0,48 | 0,75 | 1,2 | 1,8 |
6 | 10 | 1 | 1,5 | 2,5 | 4 | 6 | 9 | 15 | 22 | 36 | 58 | 90 | 0,15 | 0,22 | 0,36 | 0,58 | 0,9 | 1,5 | 2,2 |
10 | 18 | 1,2 | 2 | 3 | 5 | 8 | 11 | 18 | 27 | 43 | 70 | 110 | 0,18 | 0,27 | 0,43 | 0,7 | 1,1 | 1,8 | 2,7 |
18 | 30 | 1,5 | 2,5 | 4 | 6 | 9 | 13 | 21 | 33 | 52 | 84 | 130 | 0,21 | 0,33 | 0,52 | 0,84 | 1,3 | 2,1 | 3,3 |
30 | 50 | 1,5 | 2,5 | 4 | 7 | 11 | 16 | 25 | 39 | 62 | 100 | 160 | 0,25 | 0,39 | 0,62 | 1 | 1,6 | 2,5 | 3,9 |
50 | 80 | 2 | 3 | 5 | 8 | 13 | 19 | 30 | 46 | 74 | 120 | 190 | 0,3 | 0,46 | 0,74 | 1,2 | 1,9 | 3 | 4,6 |
80 | 120 | 2,5 | 4 | 6 | 10 | 15 | 22 | 35 | 54 | 87 | 140 | 220 | 0,35 | 0,54 | 0,87 | 1,4 | 2,2 | 3,5 | 5,4 |
120 | 180 | 3,5 | 5 | 8 | 12 | 18 | 25 | 40 | 63 | 100 | 160 | 250 | 0,4 | 0,63 | 1 | 1,6 | 2,5 | 4 | 6,3 |
180 | 250 | 4,5 | 7 | 10 | 14 | 20 | 29 | 46 | 72 | 115 | 185 | 290 | 0,46 | 0,72 | 1,15 | 1,85 | 2,9 | 4,6 | 7,2 |
250 | 315 | 6 | 8 | 12 | 16 | 23 | 32 | 52 | 81 | 130 | 210 | 320 | 0,52 | 0,81 | 1,3 | 2,1 | 3,2 | 5,2 | 8,1 |
315 | 400 | 7 | 9 | 14 | 18 | 25 | 36 | 57 | 89 | 40 | 230 | 360 | 0,57 | 0,89 | 1,4 | 2,3 | 3,6 | 5,7 | 8,9 |
400 | 500 | 8 | 10 | 16 | 20 | 27 | 40 | 63 | 97 | 155 | 250 | 400 | 0,63 | 0,97 | 1,55 | 2,5 | 4 | 6,3 | 9,7 |
Firmenvorteil:
Die Firma hat alle Arten hydraulisches Schlauch-Baugruppe Gelenk. Zwei Reihen Produkte, Produkte mit ausgezeichneter Struktur. Der Entwurf von erweiterten Funktionen, ist im chemischen, Industrieverkehrssystem des Öls, des Hydrauliköls und des Schiffs der Technik, des Plastiks, der Metallurgie, der landwirtschaftlichen Maschinerie, des Militärs, weitverbreitet.
Firma zu einem Berufsteam, strenges Management und erweitern aktiv die Marketingstrategie des Marktes, mit einiger weithin bekannte inländische Firmenlangfristiger Zusammenarbeit, aber auch exportiert in Malaysia, Philippinen, Italien, den Iran, Ägypten und andere Länder
Unsere dauerhafte „Marke, Innovation und Entwicklung, Integrität und Zusammenarbeit Duoli“ für geschäftliche Zwecke, fährt fort, hoch entwickelte Industrien zu absorbieren, optimiert ständig den Prozess, Technologie und Ausrüstung, verbessern und perfekte Entdeckungsdurchschnitte, Unternehmen zu ermöglichen, Produktqualität und durchdachten Service zu verbessern. Der Unterstützungszeitpunkt, für die Entwicklung eines strategischen Partners und Sie bemühen sich.
1) ZWINGE
ZWINGE für SCHLAUCH 1SN SAE100R1AT/EN 853
ZWINGE für 1. SCHLAUCH SAE100R1A en 853
ZWINGE für SCHLAUCH SAE100R2AT/DIN20022 2SN
ZWINGE für SCHLAUCH SAE100R2A/EN853 2SN
ZWINGE für SAE100R1AT-R2AT, EN853 1SN-2SN und en 857 2SC
ZWINGE für 4SP, 4Shipping und Behandlung/10-16, SCHLAUCH R12/06-16
ZWINGE für 4Shipping und die Behandlung, SCHLAUCH R12/32
2) GESENKTE METRISCHE INSTALLATIONEN
Metrische flache Dichtungs-Installationen metrische Multiseal-Installationen
Installationen metrische der Dichtungs-60°Cone Installations-metrische der Dichtungs-74°Cone
Metrische O-RING O-RING 24°Cone Dichtung L.T. Fittings Metric 24°Cone Robbe H.T. Fittings
Metrische Installationen der metrisches Standrohr-gerade Installations-JIS der Dichtungs-60°Cone
3) GESENKTE BRITISCHE INSTALLATIONEN
Flache Dichtungs-Installationen der BSP-O-RING Dichtungs-Installations-BSP
Dichtungs-Installationen BSP Multiseal Installations-BSP 60°Cone
Dichtungs-Installationen BSPT-Installations-JIS BSP 60°Cone
4) GESENKTE AMERIKANISCHE INSTALLATIONEN
Flache Dichtungs-Installationen der SAE-O-RING Dichtungs-Installations-ORFS
NPSM 60°Cone Dichtungs-Installationen der Dichtungs-Installations-JIC 74°Cone
Npt-Installationen SAE Flange L.T. Fittings SAE Flange H.T. Fittings
5) STAPLELOK-INSTALLATIONEN
BANJO-DOPPELVERBINDUNGS-VERRIEGELUNGS-SCHLAUCH-INSTALLATIONEN
6) METRISCHE ADAPTER
Metrische Faden O-RING Gleitringdichtungs-Adapter
Metrische Faden-Biss-Art Rohranschlussstücke
Metrischer Faden 74°Cone erweiterte sich Rohranschlussstücke
Metrische Adapter JIS Faden-60°Cone
7) BRITISCHE ADAPTER
Adapter BSP-Faden-60°Cone
Adapter JIS BSP Faden-60°Cone
BSPT-Faden-Adapter
8) AMERIKANISCHE ADAPTER
ORFS-ADAPTER JIC 74°Cone erweiterten sich Rohranschlussstücke
Npt-Faden-Adapter
9) ANDERE ADAPTER
